研究開発用
カスタムインクジェットプリンター

製品概要

imageXpert社のカスタムプリンターは、インクジェットの研究開発専用印刷機です。
汎用的かつ柔軟なカスタム対応で、インクジェット技術開発に最適なプロトタイプです。

ラインナップ

４つの製品バリエーションをご用意しております。
お客様の用途に応じて、それぞれカスタムが可能です。
適したラインナップの選定やカスタムの幅につきましては、ぜひお気軽にお問い合わせください。

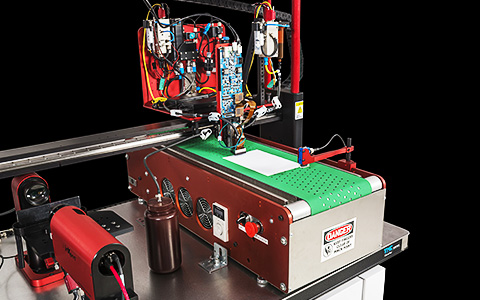

Print Station(ベルト式)

印刷再現性	1.5 µm
最大基板サイズ	440 x 300 mm *
最大基板厚さ	75 mm *
基板ホールド	真空クランプ
基板温度制御（最大）	150 ℃
印刷速度	最大 2m/秒
プリントヘッド	汎用的な互換性あり
ドライブエレクトロニクス	汎用的な互換性あり
色数	1 – 4 *
マシンビジョン	ドロップウォッチング、基材アライメント、印刷品質分析
インクの種類	汎用的な互換性あり
インク供給	重力、再循環、加熱、脱ガス
フットプリント	1.2 x 1.2 x 1.6 m
重さ	450 kg
インク硬化/乾燥システム	汎用的な互換性あり
付属機能	UVカット、ミスト除去、安全ドア

*カスタマイズが可能です。

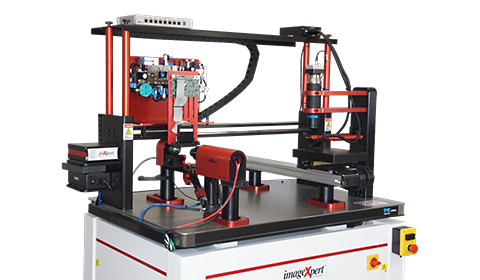

Print Station(リニア式)

印刷再現性	1.5 µm
最大基板サイズ	440 x 300 mm *
最大基板厚さ	75 mm *
基板ホールド	真空クランプ
基板温度制御（最大）	150 ℃
印刷速度	最大 2m/秒
プリントヘッド	汎用的な互換性あり
ドライブエレクトロニクス	汎用的な互換性あり
色数	1 – 4 *
マシンビジョン	ドロップウォッチング、基材アライメント、印刷品質分析
インクの種類	汎用的な互換性あり
インク供給	重力、再循環、加熱、脱ガス
フットプリント	1.2 x 1.2 x 1.6 m
重さ	450 kg
インク硬化/乾燥システム	汎用的な互換性あり
付属機能	UVカット、ミスト除去、安全ドア

*カスタマイズが可能です。

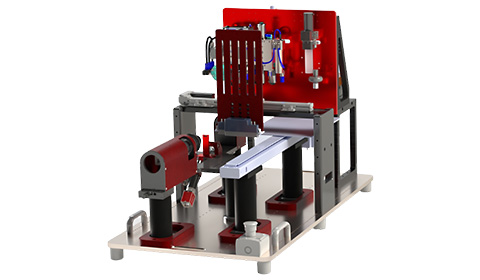

Print Lab

最大印刷サイズ	A4 (210mm x 297mm)
印刷速度	0 – 0.5 m/秒
基板ホールド	プレート付属、真空クランプまたはオプションのカスタム固定具
付属機能	オプションの安全ドア付きシステムエンクロージャ
ドロップウォッチャー	JetXpert Dropwatcher（モーションやXスウィープなどのオプションアドオン付き）
プリントヘッド	すべての主要な産業用インクジェットプリントヘッドで構成可能
ドライブエレクトロニクス	Meteor、GIS、AEWAなどの駆動エレクトロニクスで構成可能
インク供給システム	シリンジベース、重力式、または循環式インク供給システムで構成可能
インク硬化/乾燥システム	汎用的な互換性あり
マシンビジョン	オプションの印刷品質分析
電力要件	110 / 220V AC 50-60 Hz
システムのフットプリント	500mm x 1000mm
オペレーティングシステム	Windows

Print Station(R2R式)

仕様についてはお問合せください。

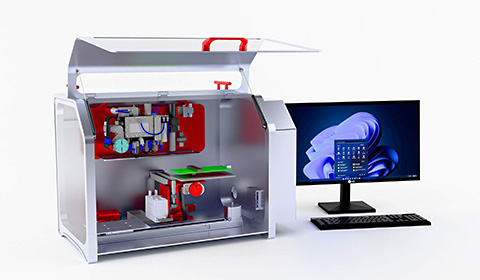

Print Pod

最大印刷サイズ	200mm x 150mm
印刷速度	5 – 500 mm/秒
基板の取り扱い	平らな面に固定できるあらゆる基板と互換性あり
付属機能	オプションの安全ドア付きシステムエンクロージャ
ドロップウォッチャー	オプションのJetXpert Jrドロップウォッチングシステム
プリントヘッド	すべての主要な産業用インクジェットプリントヘッドと互換性あり
ドライブエレクトロニクス	Meteor、GIS、AEWAなどのドライブエレクトロニクスと互換性あり
インク供給システム	ほとんどのシリンジベース、重力式、または循環式インク供給システムと互換性あり
電力要件	110 / 220V AC 50-60 Hz
コアシステムのフットプリント	501mm (D) x 821mm (W) x 661mm (H)、約125lbs
オペレーティングシステム	Windows

オプション

• マルチパス印刷
• UV硬化ランプ/IR乾燥機
• 加熱式バキュームチャック　等

その他にも様々なオプションをご用意しております。
詳細につきましては、お気軽にお問い合わせください。
